電気式床暖房

床暖爵の特徴
-
1
- 多連結化を可能に
-
従来品(YDP)の最大連結容量1.6kwから2.31kw(TDP2360×7枚)に容量アップ。連結数を増やすことで電源線の数を削減でき配線工事の手間が省けます。
-
2
- 低ホルムアルデヒド
-
床暖房パネル材には、ホルムアルデヒド放散量がもっとも低い、JAS基準F☆☆☆☆材料を使用。健康に配慮しました。
-
3
- メンテナンスフリー
-
燃焼部分や可動部分がなく非常にシンプルな構造のため、定期点検や部品交換の必要がなく、手間いらず。
-
4
- お部屋を広びろつかえます。
-
暖房器具設置のための特別なスペースが不要。お部屋を広びろ使え、レイアウトも自由自在です。
-
5
- 空気がきれい
-
火を使わないので部屋の空気を汚さず、火災、一酸化炭素中毒などの心配がありません。騒音もなく快適なお部屋をさりげなく演出します。また、二酸化炭素の排出がなく環境にもやさしい暖房です。
-
6
- 頭寒足熱
-
足元からぽかぽか暖め、のぼせることなく快適です。お子様の勉強もはかどります。
床構造例

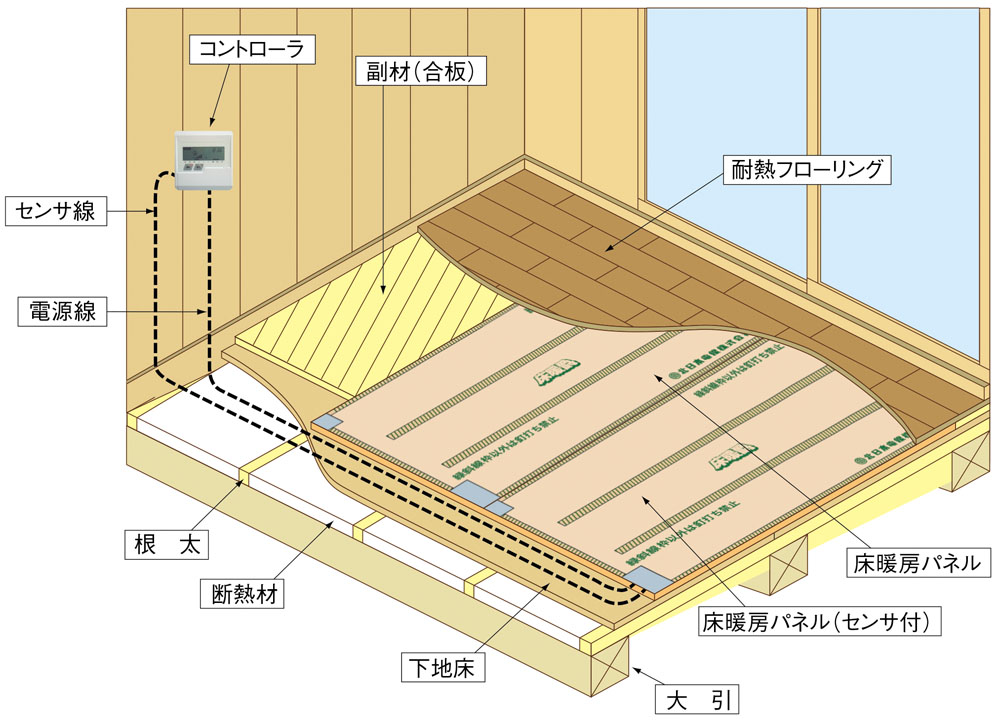

=住宅=
床暖爵は根太上に下地床12mmを敷きその上に床暖房パネルを敷く工法が基本です。
床暖房パネルを敷かない部分は、厚さ12mmの副材(合板)を敷きレベルを合わせます。

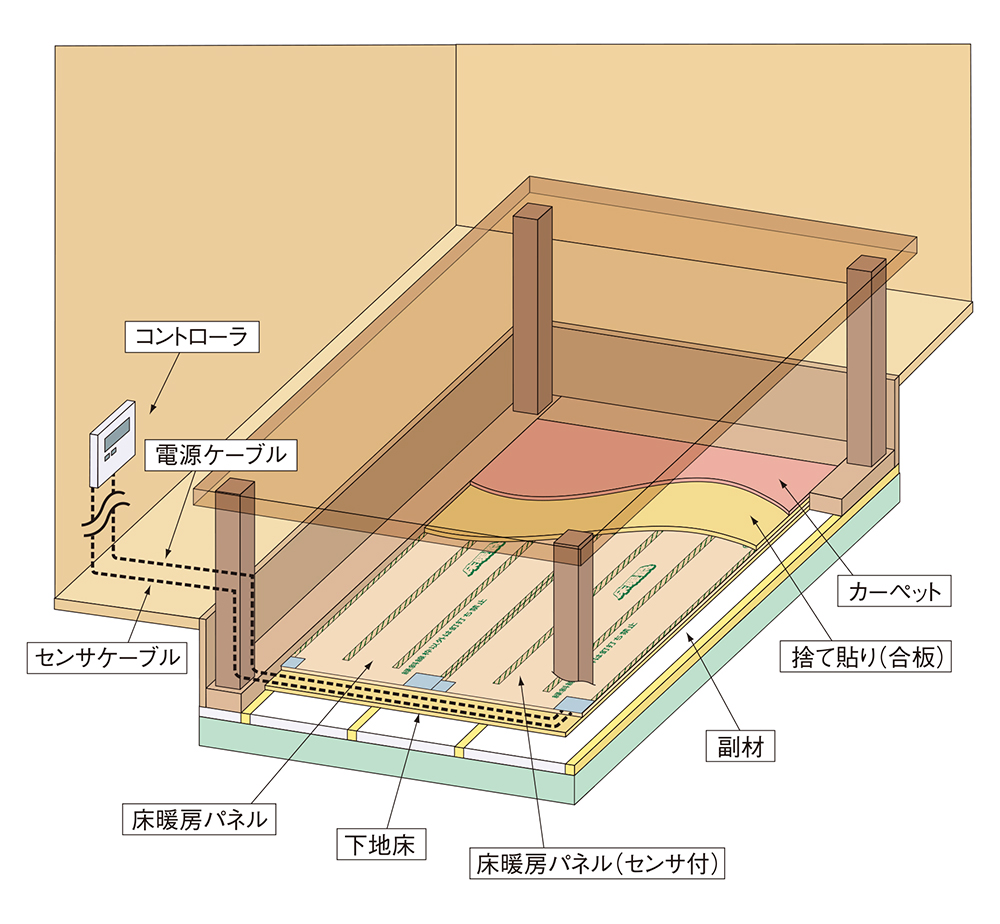

=店舗(掘りごたつ)=
床暖爵は根太上に下地床12mmを敷きその上に床暖房パネルを敷く工法が基本です。床暖房パネルを敷かない部分は、厚さ12mmの副材(合板)を敷きレベルを合わせます(副材と床暖房パネルは所定の間隔をあけて施工して下さい)。

設置例
木質フローリング仕上げ

クッションフロア仕上げ

カーペット仕上げ

下地コンクリートの場合

- ※床暖房パネルはコンクリートに直張できません。
床暖房パネルバリエーション

TDP2360 TDP2360S |
TDP2330 TDP2330S |
TDP2160 TDP2160S |
TDP2130 TDP2130S |
TDP2340 TDP2340S |
TDP2320 TDP2320S |
TDP2140 TDP2140S |
TDP2120 TDP2120S |
|
---|---|---|---|---|---|---|---|---|
定格電圧(V) | AC200V(単相3線) 50/60Hz | |||||||
寸法(mm) | 1818 × 909 × 12 |
909 × 909 × 12 |
1818 × 303 × 12 |
909 × 303 × 12 |
1212 × 909 × 12 |
606 × 909 × 12 |
1212 × 303 × 12 |
606 × 303 × 12 |
消費電力(W) | 330 | 160 | 115 | 55 | 220 | 105 | 75 | 34 |
発熱量(kcal/h) | 283 | 137 | 98 | 47 | 189 | 90 | 64 | 29 |
表面仕上げ | 木質合板 | |||||||
安全装置 | サーモスタットおよび温度ヒューズ | |||||||
重量(kg) | 9.1 | 4.9 | 3.3 | 1.8 | 5.7 | 2.7 | 2.2 | 1.2 |
- ※末尾がSのものはセンサ付きです。
その他構成部品
(1チャンネル)
(2チャンネル)

品 番 | T-DFCN151 |
---|---|
定格電圧(V) | 単相200 |
制御容量 | 2.8kW×2(14A×2) |
設定温度 | 33~51℃(3℃毎) |
タイマー | 1日2回ON/OFF |
取付け | JISスイッチボックス2個用 |
停電補償 | 24時間 |
- リビングなどに最適なコントローラです。
- 1日に2回ON/OFFを設定可能なタイマー機能付(24時間繰り返し)。

品 番 | T-DFCN152 |
---|---|
定格電圧(V) | 単相200 |
制御容量 | 2.8kW×2(14A×2) |
設定温度 | 33~51℃(3℃毎) |
タイマー | 1日2回ON/OFF |
取付け | JISスイッチボックス2個用 |
停電補償 | 24時間 |
- コントローラ1台で2ケ所(センサ付パネル2枚)の制御が可能です。
- 1日に2回ON/OFFを設定可能なタイマー機能付(24時間繰り返し)。
施工方法
- 床暖爵施工説明書【準備中】
- 床暖房コントローラ施工要領書
システム例および電力量目安

品番 | 数量 | |
---|---|---|
床暖爵 | TDP2360S | 1枚 |
TDP2360 | 2枚 | |
TDP2330 | 3枚 | |
コントローラ | T-DFCN151 | 1台 |
容量 1470W 敷設率 61% |

品番 | 数量 | |
---|---|---|
床暖爵 | TDP2360S | 1枚 |
TDP2360 | 5枚 | |
コントローラ | T-DFCN151 | 1台 |
容量 1980W 敷設率 64% |

品番 | 数量 | |
---|---|---|
床暖爵 | TDP2360S | 1枚 |
TDP2360 | 5枚 | |
TDP2330 | 3枚 | |
コントローラ | T-DFCN151 | 1台 |
容量 2460W 敷設率 67% |
床暖爵を配置する場合には、センサ付タイプ(品番末尾S)のパネルを1枚必ずご使用ください。
センサ付タイプのパネルサイズは任意のサイズを選定できます。
センサ付パネルの配置場所は家具、クッション等の下にならない場所を選んでください。
フローリングの張り上げ方向は配置例を参考にしてください。
敷設レイアウト例 掘りごたつ

品番 | 数量 | |
---|---|---|
床暖爵 | TDP2130 | 1枚 |
TDP2130S | 1枚 | |
コントローラ | T-DFCN-151 | 1台 |

品番 | 数量 | |
---|---|---|
床暖爵 | TDP2140 | 1枚 |
TDP2140S | 1枚 | |
コントローラ | T-DFCN-151 | 1台 |

品番 | 数量 | |
---|---|---|
床暖爵 | TDP2160 | 1枚 |
TDP2160S | 1枚 | |
コントローラ | T-DFCN-151 | 1台 |

品番 | 数量 | |
---|---|---|
床暖爵 | TDP2140 | 3枚 |
TDP2140S | 1枚 | |
コントローラ | T-DFCN-151 | 1台 |
安全に関するご注意
- ご使用の前に取扱説明書をよくお読みになり、正しくお使いください。
- 電気床暖房の工事は、電気工事士による確実な施工が必要です。
- 電源には規定の漏電遮断器を設置してください。
- 低温やけどの恐れがありますので、床暖房部分で長時間おやすみにならないでください。
- 施工説明書に従って正しく施工をしてください。
- 漏電、感電の恐れがありますので床暖房部分には釘などを打たないようにしてください。
