1x2 Polarization Maintaining Coupler

お問い合わせ

  • 偏波保持型の1x2光カプラ。
    入力ファイバと出力ファイバを同一方向に配置したことで、同製品をシステムに組み込む際に省スペース化を実現。
    光トランシーバなどの小型化が進む製品に対応。
1x2 Polarization Maintaining Coupler写真

機能

1x2 Polarization Maintaining Coupler機能図

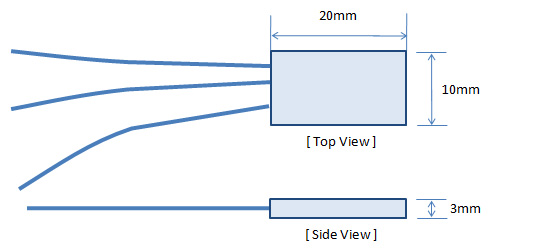

製品寸法

1x2 Polarization Maintaining Coupler製品寸法

特徴

  • コンパクト設計。
  • Telcordia GR-1209、1221 Core準拠。

標準仕様

Item Specifications
Fiber Type SMF, PMF
Wavelength 1525-1565nm
Coupling Ratio 33% / 66%
Insertion Loss 1.25dB
Polarization Extinction Ratio > 20dB
Back Reflection < -45dB
Maximum Input Power +20dBm
Storage and Operating Temperature -40 to 85degC
  • Other Dimentions Are Available On Inquary.

アプリケーション

  • Optical Transceiver
  • Other Telecom Components

信頼性試験

Telcordia GR-1209, 1221 Core Compliant.

- High Temperature Storage Test (Dry Heat) / +85degC PASS
- High Temperature Storage Test (Damp Heat) / +85degC / 85% PASS
- Low Temperature Strorage Test / -40degC PASS
- Temperature Cycling Test / -40 to +85degC PASS
- Termal Shock Test / ⊿T=100degC PASS
