Collimator Lens Array

お問い合わせ

  • 光ファイバとレンズとを組み合わせアレイ化(多チャンネル化)する高いアセンブリ技術により、コリメータレンズアレイを製品化。
  • 光学設計から製造まで自社で一貫して実施しており、様々なご要望にお応えします。
COLLIMATOR LENS ARRAY
COLLIMATOR LENS ARRAY
COLLIMATOR LENS ARRAY
COLLIMATOR LENS ARRAY

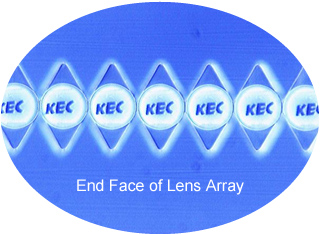

特徴

  • 高いビーム位置精度を実現
  • 光学部品の高密度実装により小型化を実現
  • Telecordia GR-1209、1221 Core準拠

標準仕様

Item Fiber Collimator Fiber Focuser
 Fiber Type SMF, PMF
 Wavelength 1310nm, 1550nm
 Beam Waist Location 0.5 to 5mm 0 to 2mm
 Beam Waist Diameter 50 to 150um 5 to 50um
 Number of Channel 1 to 48ch
 Array Pitch 127um, 250um, 500um
 Pointing Accuracy 0.05deg
 Insertion Loss < 0.5dB
 Polaraization DependentLoss < 0.1dB
 Return Loss (With AnglePolish) > 45dB
 Maximum Input Power +23dBm
 Strage and OperatingTemperature -40 to 85degC
 Fiber Length 1meter
 Fiber Connector SC, FC, with UPC or APC

その他寸法についてはお問合せ下さい。
レンズ端面にARコートを施してご提供することも可能です。

アプリケーション

  • PD/TAP-PD Array
  • Fiber Optical Sensor Array
  • Bio-photonics Probes
  • Optical Switches
  • VOA Array
  • Fiber Coupling
  • Other Telecom Components

信頼性試験

Telcordia GR-1209, 1221 Core Compliant.

- High Temperature Storage Test (Dry Heat) / +85degC PASS
- High TemperatureStorage Test (Damp Heat) / +85degC / 85% PASS
- Low TemperatureStrorage Test / -40degC PASS
- TemperatureCycling Test / -40 to +85degC PASS
- Termal Shock Test/ ⊿T=100degC PASS
