Fast Axis Collimation Lens Fiber Array

お問い合わせ

  • レーザーダイオード(LD)バーから射出される光を効率よく光ファイバに結合させるため、光ファイバアレイの前段にロッドレンズを高精度に配置し固定したFACレンズアレイ。
FAST AXIS COLLIMATION LENS FIBER ARRAY
FAST AXIS COLLIMATION LENS FIBER ARRAY
FAST AXIS COLLIMATION LENS FIBER ARRAY

特徴

  • ロッドレンズと光ファイバアレイとの配置を高精度に調芯実装。

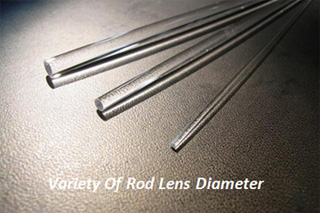

  • 様々なロッドレンズサイズを用意可能。
  • 高出力光の光ファイバ結合に最適な設計。

標準仕様

Item Spec.
 Rod Lens Diameter φ0.04 to 1mm
 Number Of Channels 8ch
 Fiber Type MMF
 Wavelength 800 to 1550nm
 Maximum Input Power 10W per channel
 Fiber Length 1meter
 Strage Temperature -40 to 85degC

ロッドレンズの外周にARコートを施してご提供することも可能です。

アプリケーション

  • Pump LD Module For Fiber Laser
