ゴムとう管形端末処理材料

住電機器システム製品

ゴムとう管形端末処理材料

6,600V単心、CVケーブル用（屋外）

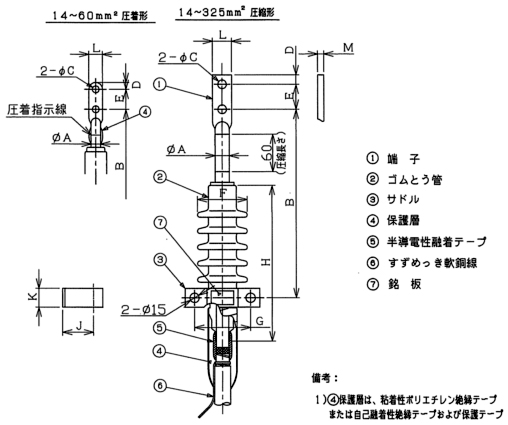

6,600V単心、CVケーブル用ゴムとう管形（屋外） JCAA C-3104図版

圧着形

型番	導体断面積（mm²）	各部の寸法（mm）
型番	導体断面積（mm²）	A	B	C	D	E	F	G	H	J	K	L	M
6CB1-A14R	14	9	240	5.5	6	16	70	90	250	50	30	12.5	3.2
6CB1-A22R	22	11.4	240	5.5	8	16	70	90	250	50	30	16	3.7
6CB1-A38R	38	13.3	245	11	9	32	70	90	250	50	30	18.5	3.9
6CB1-A60R	60	15.4	245	11	11	32	70	90	250	50	30	22	4

圧縮形

型番	導体断面積（mm²）	各部の寸法（mm）
型番	導体断面積（mm²）	A	B	C	D	E	F	G	H	J	K	L	M
6CB1-A14G	14	12	300	9	15	40	70	90	250	50	30	15	6.9
6CB1-A22G	22	12	300	9	15	40	70	90	250	50	30	16	5.7
6CB1-A38G	38	14	300	9	15	40	70	90	250	50	30	19	5.8
6CB1-A60G	60	19	300	14	15	40	70	90	250	50	30	25	8.5
6CB1-A100G	100	23	300	14	15	40	80	90	250	50	30	31	9.4
6CB1-A150G	150	26	305	14	15	40	80	90	250	50	30	36	9.2
6CB1-A200G	200	29	305	14	15	40	80	90	250	50	30	40	10
6CB1-A250G	250	32	310	14	15	40	95	100	255	50	35	45	10.4
6CB1-A325G	325	36	315	14	15	40	95	100	255	50	35	50	11.6
