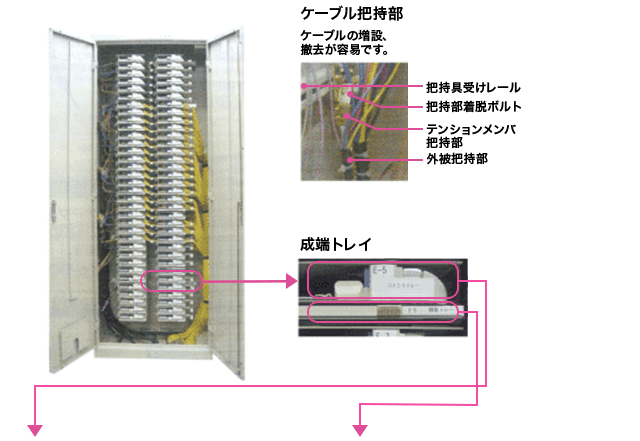

光配線盤
SODF-54型*
特長・用途
- SC2コネクタ採用により最大2880心まで収納可能です。
- 操作性の高い成端トレイにより引き出し時の光テープ心線や光コードの動きを最小限に抑えた設計となっています。
- 外線ケーブルの導入や光コード導出の作業スペースを広く確保しています。
- 成端トレイ１列実装タイプ（W：520mm）やSCアダプタタイプ等の応用機種もあります。
共通仕様
| 接続形態 | 融着＋コネクタ接続(SC、SC2、MU) | |
|---|---|---|
| 適用ケーブル | 外線側 | 光ケーブル(外径:φ10～32mm)を最大30本導入可能。 |
| 機器側 | 単心コードまたはコード集合型ケーブル等 | |
| 作業面 | 前面 | |
| 収納形態 | コネクタ | |
| 接続部 | 40心/トレイ(SC2コネクタ) | |
| 40心/トレイ(SCコネクタ) | ||
| 融着接続部 | 40心/トレイ(4心テープ、8心テープ) | |
| 収納心数 | 成端トレイ （適用アダプタ） |
寸法（mm） (W)×(H)×(D) |
品 名 |
|---|---|---|---|
| 2880 | 72組（SC2） | 780×2300×350 | SODF-54<2880SC2> |
| 2400 | 60組（SC2） | 780×2000×350 | SODF-54<2400SC2> |
| 1200 | 60組（SC） | 780×2000×350 | SODF-54<1200SC> |
| 1440 | 36組（SC2） | 520×2300×350 | SODF-54<1440SC2> |
| 700 | 35組（SC） | 595×2300×400 | SODF-54<700SC> |
| 600 | 30組（SC） | 595×2000×400 | SODF-54<600SC> |
| 400 | 20組（SC） | 595×1450×400 | SODF-54<400SC> |
| 200 | 10組（SC） | 595×900×400 | SODF-54<200SC> |
- ※MUコネクタの場合の品番は、最後のコネクタ記号が<MU>に変わります。
- *SEI製造品
